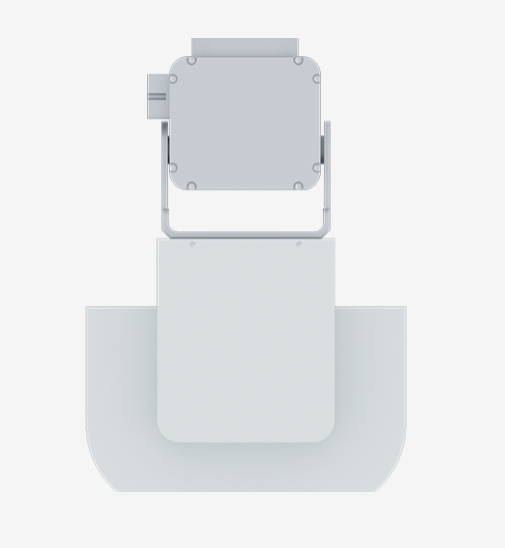

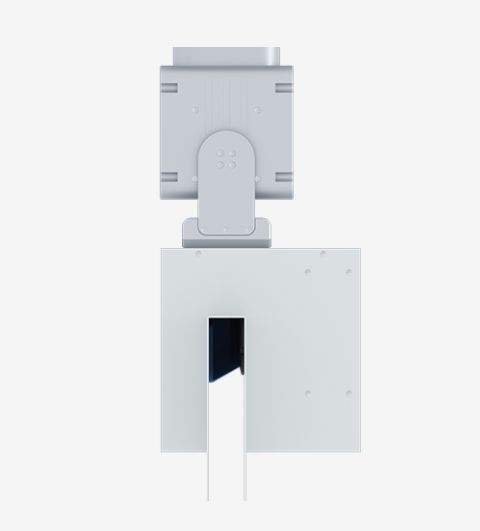

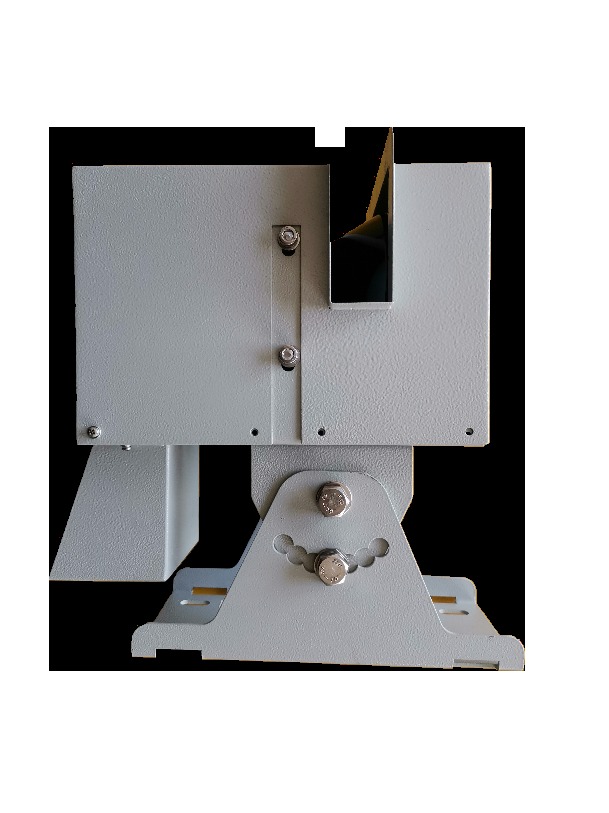

차량 측정 센서는 고주파 레이저 스캔 기술을 기반으로 하며, 비접촉 방식으로 차량 윤곽을 통해 실시간 원시 스캔 데이터를 획득합니다. 레이더 데이터 처리 장치는 알고리즘을 통해 스캔 데이터를 처리하여 차량 윤곽의 길이, 너비 및 높이 데이터를 얻습니다.
특징
| 스캔 주파수 | 50HZ |
| 각도 분해능 | 0.5°/0.25° |
| 작동 범위 | 0.5m…60m @10% |
| 개구 각도 | 270° |
| 적용 분야 | 실내/실외 |
| 레이저 소스 | 적외선(905nm) |
| 레이저 등급 | 1, 눈 안전 (IEC 60825-1:2014) |
| 광점 발산 각도 | 6±1mrad |
성능
| 응답 시간 | 90±20ms |
| 시스템 오류 | 5%~10% |
| 필드 설정 수 | 64 |
인터페이스
| 이더넷 TCP/IP | 100Base-TX |
| RS485 | 1 |
| 스위칭 입력 | 2 |
| 스위칭 출력 | 2, MaxDC24V0.5A |
| 동기화 입력 | 1 |
| 동기화 출력 | 1 |
기계/전자
| 작동 전압 | DC9～36V, 권장 전압: DC24 V / DC12 V |
| 전기 연결 | 연결 “전원”, ”이더넷 “연결, RS485, IO-link |
| 전력 소비 | 일반 ≤ 15W, 가열 ≤ 55W(-W) |
| 보호 등급 | IP66 |
| 무게 | 1.9kg |
| 치수 | 후면 배출구: 136mm × 129mm × 205.5mm |
주변 데이터
| 대상 반사율 | 2%～200% |
| 정전기 방전 내성 | 접촉 레벨 2 4KV 공기 레벨 3 8KV |
| 전기적 빠른 과도 현상 버스트 내성 | 레벨 3: 2KV 전원 공급 장치 및 1kV 신호 |
| 서지 충격 내성 | 레벨 3: 라인 대 라인 1kV 라인 대 접지 2KV |
| 주변 작동 온도 | –55 °C ... +80 °C |
| 주변 작동 습도 | 0%~95% |
| 주변광 내성 | 80000lux |
