제품 세부 사항
원래 장소: 중국
브랜드 이름: HENGLIANG
인증: ISO
모델 번호: HL-VARS25/HL-VARS25(4C)
결제 및 배송 조건
최소 주문 수량: 1 PC
가격: USD1400~USD14000
포장 세부 사항: 상자
배달 시간: 7~10일
지불 조건: T/T, 서부 동맹
공급 능력: 300 PC/월
차량 차축 식별 제어기는 계량 시스템의 보조 구성 요소로서, 정저우 헝량 테크 유한회사에서 독립적으로 연구, 설계 및 제조되었습니다.
차량이 차축 식별 센서를 통과할 때, 제어기는 신호 변화를 포착합니다. 샘플링, 분석 및 처리 후, 차량 바퀴에 해당하는 특성 신호를 출력합니다. 이 제어기는 차량 유형 분류, 압력점 위치 통계, 자유 흐름 작동과 같은 기능을 구현하기 위해 계량 시스템을 지원합니다.
이 장비는 고속, 고정밀, 간단한 작동, 높은 안정성 및 쉬운 유지 보수라는 장점을 가지고 있습니다.

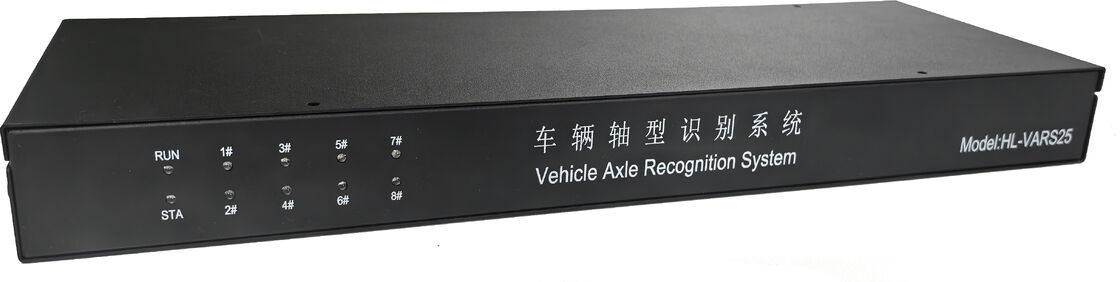

그림 1-1 장비 전면도
차량 차축 식별 제어기는 최대 8채널의 휠-액슬 식별 센서 입력 인터페이스, 1개의 CAN 통신 인터페이스, 1개의 RS232 통신 인터페이스, 1개의 RS485 통신 인터페이스, 1개의 이더넷 인터페이스, 2개의 디지털 입력 채널, 2개의 디지털 출력 채널 및 5V 출력 인터페이스를 갖추고 있습니다.
그림 1-2 장비 후면도
기술 사양
기능 소개
차량 차축 식별 시스템의 주요 기능은 다음과 같습니다: 차량 타이어 유형 식별, 차량 타이어가 휠-액슬 식별 센서를 통과할 때 타이어 압력점 및 타이어 유형과 같은 특성 데이터를 능동적으로 보고하여 계량 시스템의 차량 유형 결정에 도움을 줍니다.
이 차량 차축 식별 시스템은 전용 관리 소프트웨어를 통해 시스템 통신 프로토콜 및 전송 속도 조정, 차량 트리거 임계값 설정, 휠-액슬 식별 센서의 모든 감지 지점 활성화 또는 비활성화 등 여러 매개변수 구성을 지원하여 시스템 안정성과 유연성을 효과적으로 향상시킵니다.
데이터 출력 및 프로토콜
차량 차축 식별 시스템의 기본 통신 인터페이스는 CAN, RS485 및 RS232입니다. 모든 데이터 프레임은 이 세 가지 인터페이스를 통해 출력되며, 시스템은 이 세 포트로부터 데이터를 수신하고 파싱합니다.
기본적으로 차량 차축 식별 시스템은 작업 상태 프레임 또는 기본 정보 프레임을 주기적으로 전송합니다. 차량이 휠-액슬 식별 센서를 통과하는 것을 감지한 후, 자동으로 차축 데이터 프레임을 전송합니다. 특정 흐름 및 프레임 형식은 구성된 통신 프로토콜에 따라 달라집니다.
그림 6-1 차량 차축 식별 시스템과 계량 계측기 간 연결 개략도
